Обзор холодильного агрегата на базе компрессора Bock HAX34P/380-4
Холодильные агрегаты имеют широкое распространение. Их используют для охлаждения и заморозки различных веществ и продуктов. Основной элемент этих устройств — компрессор. Специальное устройство поддерживает заданную температуру, обеспечивает сохранность всего содержимого. Этот обзор будет посвящен холодильным агрегатам, функционирующим на базе компрессора Bock HAX34P/380-4.
Конструкция
Bock HAX34P/380-4 — это герметичный поршневой компрессор. Его используют для холодильных агрегатов промышленного и коммерческого назначения. Среди основных звеньев конструкции:
Конденсатор. Охлаждающий элемент, который используют для конденсации хладагента после его сжатия. В зависимости от конструкции агрегата, может быть воздушным (с вентиляторами) или водяным (с циркуляцией воды). В промышленном применении конденсаторы часто оснащаются дополнительными системами контроля температуры и давления.
Испаритель. Основной теплообменник, где происходит испарение хладагента. Испаритель может быть пластинчатым, трубчатым или другим типом в зависимости от требований к охлаждению.
Терморегулирующий вентиль (ТРВ). Необходимо регулировать подачу хладагента в испаритель, обеспечивая стабильную работу системы при различных нагрузках.
Ресивер. Емкость для хранения жидкого хладагента. Как правило, ее устанавливают между конденсатором и ТРВ. Обеспечивает запас хладагента в системе и способствует стабильной работе.
Фильтр-осушитель. Устанавливается для удаления влаги и примесей из хладагента, предотвращая замерзание и коррозию внутренних компонентов.
Система управления и автоматика. Включает в себя контроллеры, датчики температуры, давления и защиты, а также реле и другие элементы, обеспечивающие автоматическую работу холодильного агрегата.
Компрессор Bock HAX34P/380-4 — это устройство премиум-класса от немецкого производителя. Он имеет моноблочный корпус с герметично встроенным электродвигателем. Для охлаждения мотора предусмотрен встроенный вентилятор с воздухопроводящим колпаком. Также предусмотрена возможность присоединения регуляторов уровня масла. В конструкции есть смотровое стекло. Запорный клапан размещен на стороне всасывания и нагнетания.
Внешний вид и схема

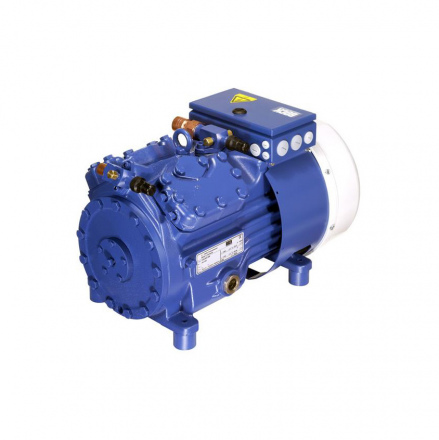

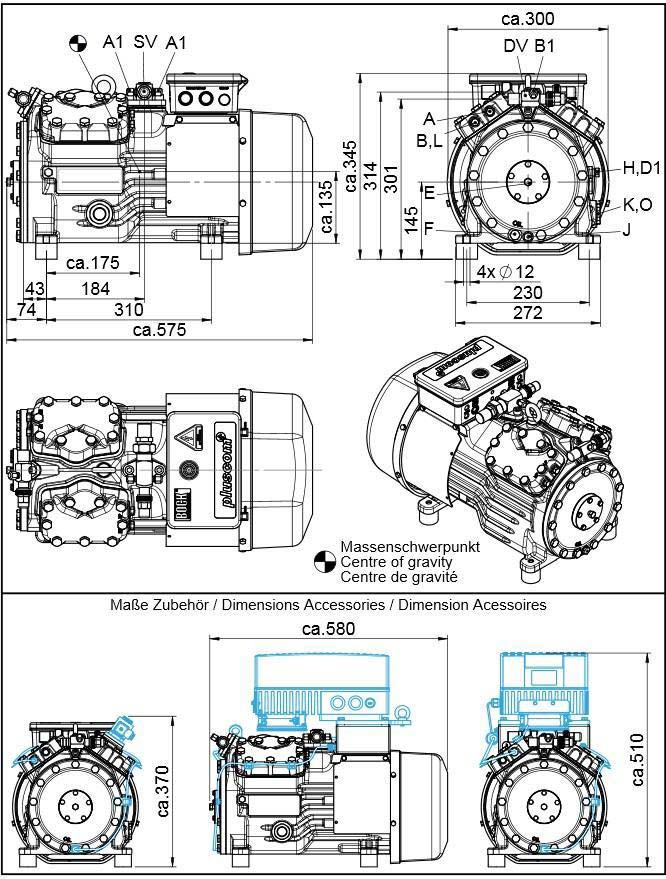

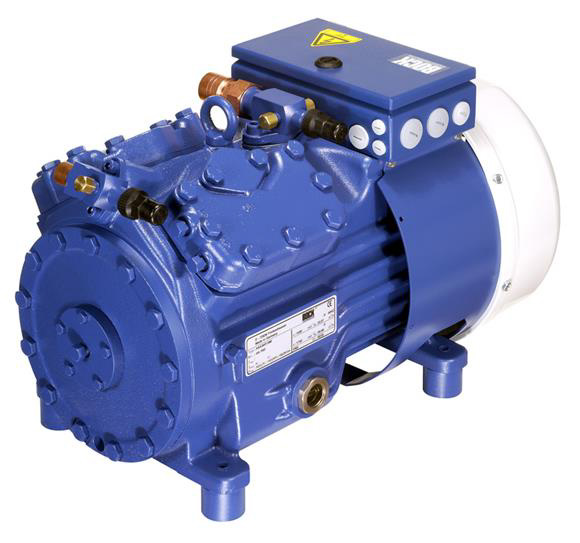

Для большей наглядности представим внешний вид и схему рассматриваемой модели:
Технические характеристики
Основные технические характеристики компрессора Bock HAX34P/380-4:
|
Параметр |
Значение |
|---|---|
|
Производитель |
Bock |
|
Тип компрессора |
Полугерметичный, поршневой |
|
Серия |
HA |
|
Назначение |
Для низкотемпературного применения |
|
Холодильный коэффициент (EN 12900) |
1,37 |
|
Регулировка производительности |
Предусмотрена |
|
Питание |
3 фазы, 380 В, 50 Гц |
|
Диапазон холодопроизводительности (EN 12900), кВт |
5-10 |
|
Холодопроизводительность, кВт |
5,61 |
|
Высота, мм |
345 |
|
Длина, мм |
575 |
|
Ширина, мм |
300 |
|
Масса, кг |
100 |
|
Объем масла, л |
1,3 |
|
Уровень шума, дБА |
66 |
|
Входной порт (Rotalock), дюйм |
7/8" |
|
Выходной порт (Rotalock), дюйм |
5/8" |
Дополнительные опции
Компрессор Bock HAX34P/380-4 может быть оснащен дополнительными опциями. Это, в свою очередь, может повысить его функциональность, удобство эксплуатации и надежность. Далее рассмотрим наиболее распространенные дополнительные опции:
Регулировка производительности. Компрессор может быть оснащен системой ступенчатой или плавной регулировки производительности, что позволяет адаптировать его работу к текущим условиям нагрузки. Это важно для поддержания стабильной температуры и повышения энергоэффективности.
Электронные модели управления. Модуль управления компрессором. CPC позволяет контролировать работу компрессора, включая запуск, остановку, защиту от перегрузок, а также мониторинг параметров работы, таких как температура и давление. Преобразователь частоты (VFD) используется для плавного регулирования скорости вращения двигателя, что помогает оптимизировать работу устройства в зависимости от требуемой холодопроизводительности.
Защитные устройства. Реле давления контролирует давление в системе и отключает компрессор при достижении критических значений, чтобы избежать повреждений. Датчики температуры, установленные на обмотках двигателя, защищают компрессор от перегрева.
Антикоррозийное покрытие. Некоторые модели могут оснащаться дополнительной антикоррозийной защитой, что увеличивает срок службы оснащения в условиях повышенной влажности или агрессивных химических сред.
Шумопоглощение. Шумопоглощающие кожухи могут быть добавлены для снижения уровня шума, что особенно важно в установках, расположенных вблизи жилых зон или в условиях, где требуется минимальный шум.
Дополнительные охладители. Охладитель нагнетательного газа помогает снизить температуру газа на выходе из компрессора, что может быть важно для предотвращения перегрева системы. Масляный охладитель предназначен для поддержания оптимальной температуры масла в системе. Это особенно важно при работе компрессора в тяжелых условиях или при высокой нагрузке.
Преимущества
Холодильное оснащение на базе компрессора Bock HAX34P/380-4 имеет широкое распространение. Его устанавливают везде, где требуется надежное и эффективное охлаждение, а также заморозка. Во многом это связано с преимуществами модели:
Надежность и долговечность. Обусловлена высоким качеством сборки. Защита от перегрева предотвращает повреждения, продлевает срок службы компрессора.
Высокая эффективность. Устройство обеспечивает высокий холодильный коэффициент, что позволяет экономить энергию при эксплуатации. Это особенно важно в условиях длительного и интенсивного использования.
Простота обслуживания. Полугерметичная конструкция упрощает доступ к внутренним компонентам, что облегчает обслуживание и ремонт. Развитая сеть обслуживания Bock обеспечивает доступность запасных частей и квалифицированного сервиса.
Низкий уровень шума. Компрессор спроектирован с учетом минимизации шума, что делает его подходящим для использования в условиях, где требуется низкий уровень шума, например, в жилых или коммерческих зонах.
Экологичность. Представленная модель совместима с озонобезопасными и энергоэффективными хладагентами, что способствует снижению негативного воздействия на окружающую среду.
Еще одно преимущество заключается в универсальном применении. Компрессор подходит для использования в различных холодильных и морозильных установках, включая промышленные, коммерческие и специализированные системы.
Заключение
