Система чиллер-фанкойл

Система чиллер-фанкойл представляет собой эффективное решение для кондиционирования и охлаждения воздуха в коммерческих, промышленных и жилых зданиях. Она позволяет поддерживать комфортную температуру в помещениях любой площади, обеспечивая стабильный климат независимо от внешних условий.

Принцип работы

Рассмотрим чиллеры-фанкойлы, принцип работы системы более подробно. Суть работы комплекса заключается в циркуляции холодоносителя между основным охладителем и распределительными блоками кондиционирования воздуха. Основной агрегат охлаждает жидкость до заданной температуры, насосный модуль перемещает ее по трубопроводной сети к каждому распределительному модулю. Внутри блока воздух проходит через теплообменник, где происходит снижение температуры, после чего прохладный поток равномерно распределяется по помещению.

Такой подход обеспечивает точное поддержание микроклимата в отдельных зонах, снижает энергозатраты, повышает общую эффективность работы комплекса. Благодаря возможности индивидуальной регулировки каждого блока обеспечивается гибкость в настройке комфорта для разных помещений.

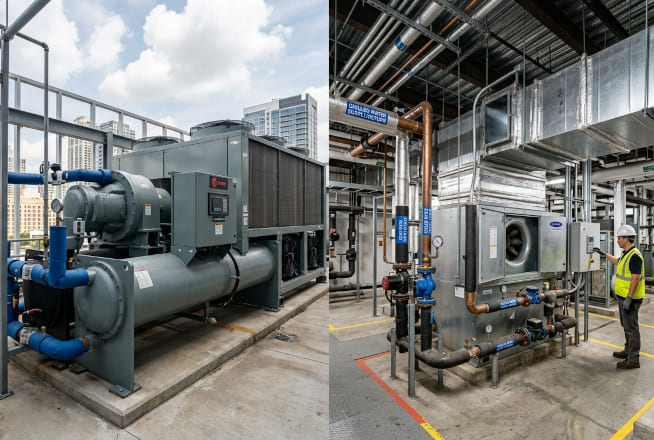

Основные компоненты

Система состоит из нескольких ключевых элементов, каждый из которых выполняет определенную функцию. Совместная работа всех блоков обеспечивает бесперебойное охлаждение и комфортный климат в здании, позволяя поддерживать заданные параметры температуры и влажности вне зависимости от внешних условий, нагрузки на систему.

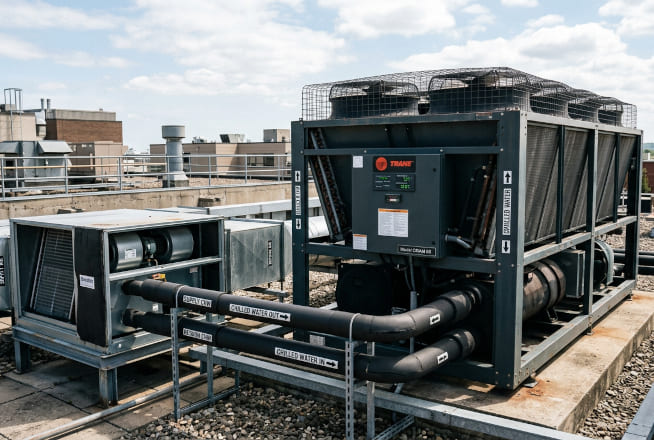

Чиллер

Чиллер — основной агрегат комплекса. Его главная задача — охлаждение теплоносителя до заданной температуры с помощью комплекса компонентов: компрессора, конденсатора, испарителя. Компрессор создает необходимое давление для циркуляции хладагента, конденсатор отводит тепло в окружающую среду, а испаритель передает холод теплоносителю. Современные чиллеры оснащены интеллектуальными системами управления, которые позволяют регулировать работу компрессора и вентиляторов, поддерживать энергоэффективность, адаптироваться к изменению нагрузки. Некоторые модели имеют возможность работы в режиме частичной нагрузки, что снижает потребление электроэнергии, продлевает срок службы оборудования.

Насосная станция

Насосная станция обеспечивает непрерывную циркуляцию охлажденной жидкости по всей системе трубопроводов к каждому фанкойлу. Она контролирует давление и скорость потока, обеспечивая равномерное распределение холодоносителя. В насосной станции могут быть установлены несколько насосов с резервированием для повышения надежности, обеспечения бесперебойной работы при техническом обслуживании или авариях. Также современные станции оснащаются датчиками температуры, давления, расхода жидкости, позволяя автоматически регулировать режим работы, оптимизировать потребление энергии.

Фанкойл

Фанкойл — это устройство для кондиционирования воздуха непосредственно в помещении. Он состоит из теплообменника, вентилятора и фильтров для очистки воздуха. Через теплообменник проходит холодная жидкость, которая отводит тепло из воздуха помещения, а вентилятор распределяет охлажденный поток равномерно. Современные фанкойлы могут оснащаться дополнительными функциями, такими как увлажнение, подогрев воздуха, автоматическая регулировка скорости вентилятора в зависимости от температуры, а также системы дистанционного управления. Это позволяет точно поддерживать комфортный климат в каждом помещении независимо от его площади, назначения.

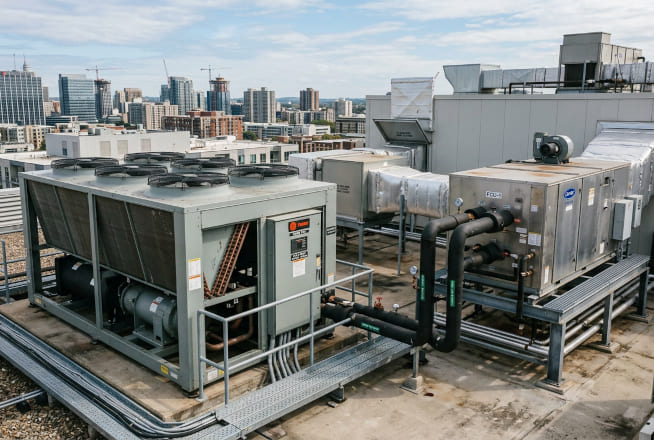

Особенности конструкции

Насосная станция — ключевой элемент системы чиллер-фанкойл и может включать несколько насосов, расширительные баки, фильтры, регулирующую арматуру (клапаны, задвижки, обратные клапаны). Наличие нескольких насосов обеспечивает резервирование и возможность работы станции в режиме частичной нагрузки, что повышает надежность комплекса и его энергоэффективность.

Расширительные баки компенсируют изменение объема жидкости при колебаниях температуры, предотвращая избыточное давление и защищая трубы и оборудование от повреждений. Фильтры очищают циркулирующую жидкость от механических частиц, предотвращая засорение теплообменников и клапанов, а регулирующие клапаны позволяют точно контролировать давление, расход жидкости в каждом контуре системы.

Особое внимание уделяется предотвращению гидравлических ударов, которые могут возникать при резком включении или остановке насосов. Для этого устанавливаются специальные компенсаторы давления, демпферы.

Модульная конструкция насосной станции значительно облегчает техническое обслуживание: каждый насос, фильтр или клапан может быть заменен или отремонтирован без остановки всей системы чиллер-фанкойл.

Современные насосные станции проектируются с учетом схемы чиллер-фанкойл, где чиллер соединен с насосной станцией и распределительными трубопроводами, обеспечивая равномерное поступление охлажденной жидкости ко всем фанкойлам здания. Датчики давления, температуры и расхода жидкости, интегрированные в станцию, позволяют автоматизировать работу насосов, оптимизировать энергопотребление, поддерживать стабильный режим работы всего комплекса.

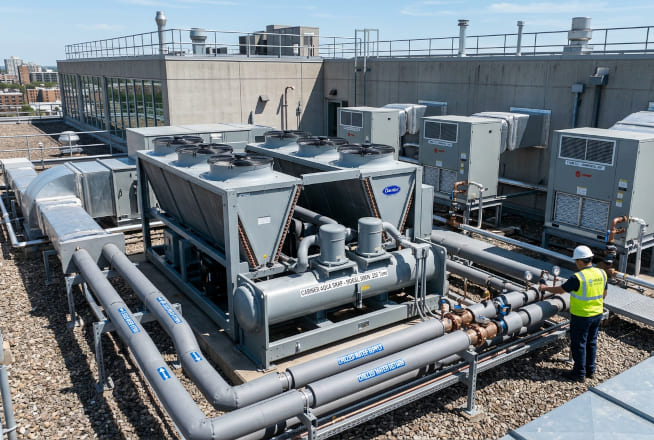

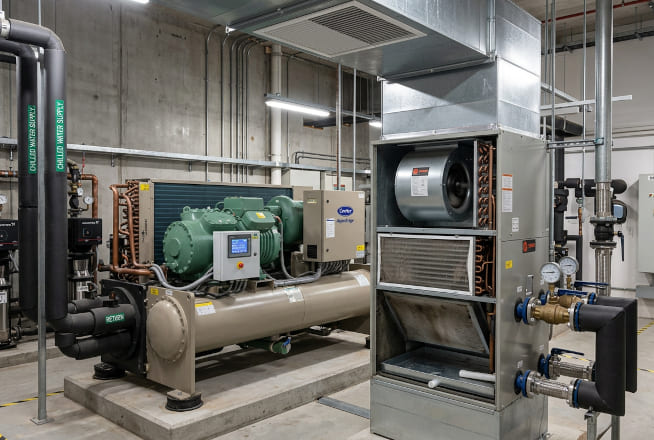

Схематичное расположение

Монтаж комплекса выполняется по модульному принципу: основной охладитель размещается в машинном отделении, насосный модуль соединен с трубопроводной сетью, ведущей к распределительным блокам воздуха. Такая конфигурация обеспечивает компактность установки, удобство обслуживания, равномерное распределение охлажденного потока по всем помещениям.

Технология управления охлаждением

Современный комплекс охлаждения оснащается интеллектуальными контроллерами, которые регулируют работу всех модулей на основе температуры воздуха, давления в трубопроводах, расхода жидкости. Датчики устанавливаются в помещениях, машинном отделении, насосной станции. На основе полученных данных контроллер изменяет скорость насосов, мощность компрессора, обороты вентиляторов распределительных блоков. Такая технология позволяет минимизировать энергозатраты, предотвращать перегрев или переохлаждение помещений, адаптироваться к изменению внешних условий.

Автоматическая балансировка потоков обеспечивает равномерное распределение холодного воздуха, предотвращает появление зон с повышенной или пониженной температурой. Дополнительно возможна интеграция с системами умного здания, что позволяет управлять микроклиматом удаленно через мобильные устройства или интерфейсы компьютера.

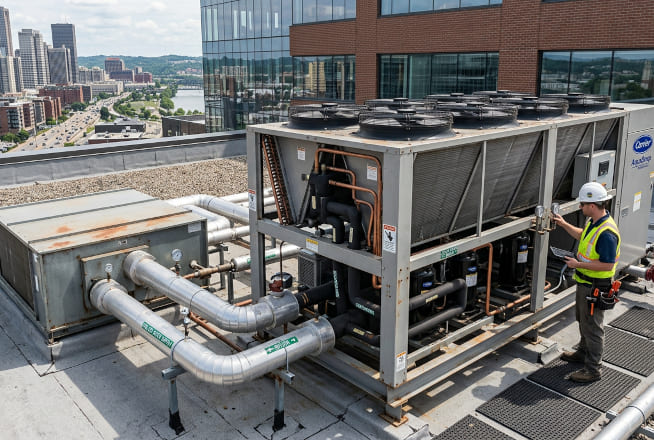

Преимущества и недостатки системы

У системы есть весомые преимущества, которые делают ее востребованной для современных зданий. Основные достоинства:

• Высокая энергоэффективность — благодаря возможности точного регулирования охлаждающих агрегатов, насосов, распределительных блоков, энергия расходуется только по мере необходимости, что снижает эксплуатационные расходы.
• Точный контроль температуры в каждой зоне — индивидуальные распределительные блоки позволяют поддерживать заданную температуру в разных помещениях независимо друг от друга, обеспечивая комфорт пользователей.
• Гибкость при масштабировании — комплекс легко расширять, добавляя новые распределительные блоки или подключая дополнительные контуры охлаждения.
• Интеграция с существующими инженерными сетями — комплекс может взаимодействовать с вентиляцией, отоплением, автоматизацией здания, обеспечивая единый управляемый климат.

К недостаткам кондиционирования чиллер-фанкойлов можно отнести:

• Сравнительно высокая стоимость установки — особенно при проектировании сложных многозональных комплексов.
• Необходимость квалифицированного обслуживания — для поддержания оптимального функционирования требуется регулярная проверка, настройка охлаждающих агрегатов, насосного модуля, распределительных блоков.
• Требования к проектированию, балансировке — неправильный расчет контуров, отсутствие балансировки потоков может привести к неравномерному охлаждению помещений, снижению энергоэффективности.

Эти аспекты напрямую связаны с работой чиллер-фанкойла, поскольку эффективность системы зависит от слаженного взаимодействия всех компонентов: чиллера, насосной станции, трубопроводов и фанкойлов.

Обслуживание и эксплуатация комплекса

Для поддержания надежной работы комплекса требуется регулярное техническое обслуживание. Проверяются насосные модули, теплообменники, фильтры, расширительные баки, клапаны. Регулярная очистка трубопроводов предотвращает образование отложений и засорение контуров. Важна проверка давления жидкости, герметичности соединений, чтобы избежать утечек, гидравлических ударов. Современные распределительные блоки оснащены съемными фильтрами и съемными вентиляторами, что облегчает замену деталей без остановки работы. Профилактический осмотр позволяет выявлять потенциальные неисправности на раннем этапе, продлевает срок службы оборудования, снижает риск аварийных остановок. Дополнительно ведется мониторинг энергопотребления, что помогает оптимизировать работу комплекса, контролировать эксплуатационные расходы.

Где используют

Комплексы кондиционирования с охлаждающими блоками находят широкое применение в коммерческих, административных, производственных зданиях:

• Офисные здания, бизнес-центры — где важно поддерживать комфортный микроклимат в помещениях с различной плотностью сотрудников.
• Торговые центры, магазины — для равномерного охлаждения больших открытых пространств, зон с разной температурой.
• Гостиницы, медицинские учреждения — для создания индивидуального микроклимата в номерах, палатах, холлах.
• Производственные помещения, серверные — где стабильная температура необходима для корректного функционирования оборудования, сохранения технологических процессов.

Применение комплекса с охлаждающими блоками позволяет поддерживать оптимальный климат в помещениях с высокой плотностью людей, современным инженерным оборудованием, обеспечивает комфорт, здоровье, сохранность техники.
