Обзор холодильного агрегата на базе компрессора Bock HGX56e/995-4S

Холодильное оснащение предназначено для создания и поддержания низких температур. Его основная часть — компрессор. Этот элемент сжимает хладагент, тем самым увеличивает его давление и переводит в жидкое состояние. В рамках этой статьи мы подробнее поговорим про холодильные агрегаты, функционирующие на базе компрессора Bock HGX56e/995-4S. Поговорим про внешний вид и устройство, разберем преимущества, особенности центральной части системы.

Как устроена

Bock HGX56e/995-4S — это одна из типовых моделей компрессора, которую используют в промышленном холодильном оборудовании. Оснащение относят к HGX серии, в которую входят поршневые компрессоры с высокой производительностью, предназначенные для работы с различными хладагентами.

Перечислим основные компоненты, которые обеспечивают слаженную работу устройства:

Поршневой механизм

Поршневой блок. Состоит из нескольких поршней и цилиндров. Каждый поршень двигается внутри цилиндра, тем самым создавая компрессию хладагента. Движение осуществляется за счет кривошипно-шатунного механизма, который преобразует вращательное движение двигателя в прямолинейное движение поршней. Компрессоры такого типа обладают высоким уровнем надежности, способны работать с разными хладагентами.

Вентиляция и охлаждение

В представленной модели предусмотрено водяное охлаждение, что является ключевой особенностью серии. Водяное охлаждение помогает эффективно отводить тепло от компрессора, что важно для поддержания его стабильной работы при высоких нагрузках.

Цилиндры и клапаны

Каждый поршневой цилиндр оснащен клапанами для входа и выхода хладагента. В процессе работы компрессора клапаны открываются, закрываются, позволяя хладагенту поступать в цилиндр для сжатия и затем выводиться при отпускании поршня. Специальная настройка системы позволяет оптимизировать сжатие хладагента в разных рабочих режимах.

Картер и смазка

Компрессор снабжен картером для хранения масла, которое используется для смазки движущихся частей (поршней, шатуна и т. д.), а также для герметизации системы. Смазка помогает снизить трение и износ, а также способствует теплообмену внутри компрессора.

Двигатель

Компрессор Bock HGX56e/995-4S приводится в движение электрическим двигателем. Этот двигатель соединен с кривошипно-шатунным механизмом, который, в свою очередь, приводит в движение поршни. Двигатель может быть оснащен системой защиты от перегрева и других потенциальных повреждений.

Механизм регулировки

Компрессор может быть оснащен различными механизмами для регулировки мощности и давления. Это позволяет адаптировать его работу к изменениям в нагрузке и потребности системы.

Системы управления и защиты

Для обеспечения надежной работы и предотвращения аварийных ситуаций компрессор оснащен системами защиты (от перегрева, защиты от высокого и низкого давления, а также контроля масла). Электронные блоки управления помогают регулировать работу компрессора, устанавливать оптимальные рабочие параметры, отправлять сигналы о возможных неисправностях.

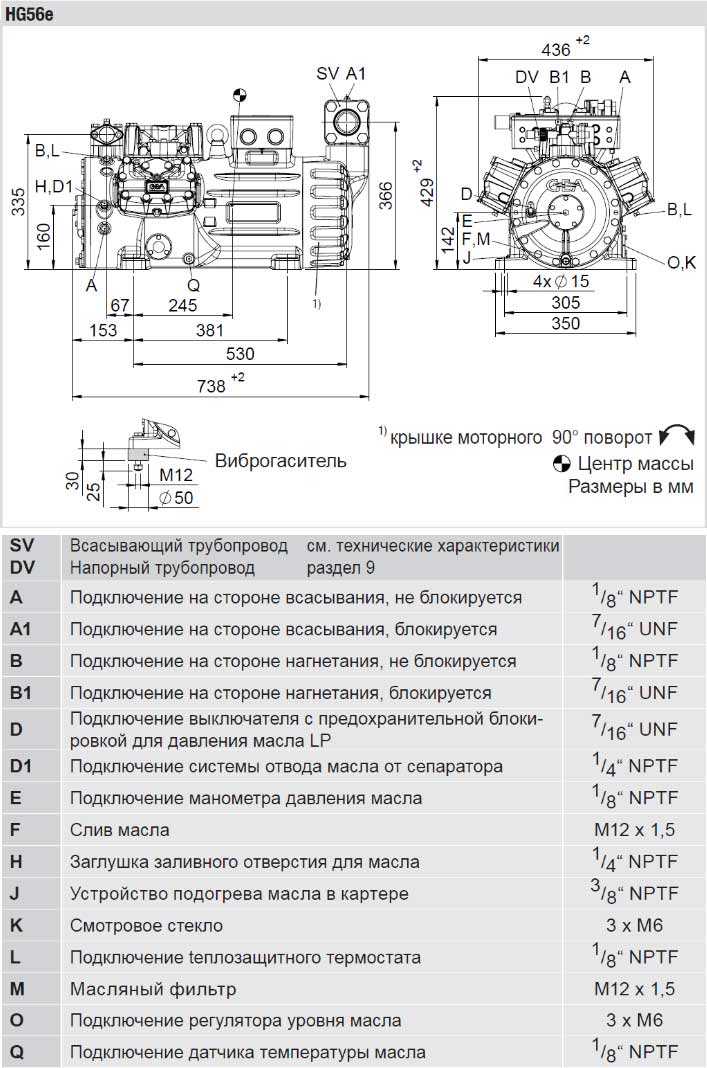

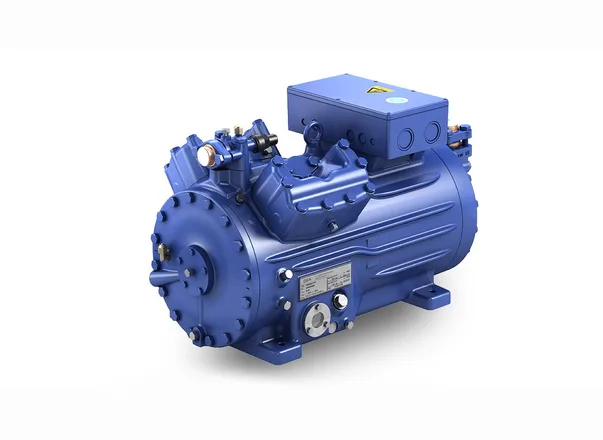

Внешний вид и схема

Для большей наглядности представим внешний вид и схему устройства:

Технические характеристики

Характеристика	Значение
Тип компрессора	Поршневой компрессор с водяным охлаждением
Производительность	56 м³/ч (при 50 Гц)
Частота вращения	995 об/мин
Количество цилиндров	4 поршня
Мощность двигателя	15,0–18,5 кВт
Рабочие хладагенты	R134a, R404A, R507, R407C, R22
Рабочее давление	До 16 бар (макс. до 28 бар)
Температурный диапазон	От -10°C до +15°C
Напряжение питания	380 В (3 фазы)
Уровень шума	60–70 дБ(A)
Размеры (ДхШхВ)	550 x 550 x 700 мм
Вес	160–180 кг

Дополнительные опции

Компрессор Bock HGX56e/995-4S может быть оснащен несколькими дополнительными опциями, которые расширяют его функциональность и повышают эффективность работы в различных условиях. Вот некоторые из них:

Опция	Описание
Система плавного пуска	Устройство для снижения пиковых токов при включении компрессора. Это позволяет уменьшить механическое напряжение на компоненты и продлить срок службы оборудования.
Регулировка частоты оборотов (VSD)	Опция для регулировки оборотов компрессора в зависимости от потребности системы. Это повышает энергоэффективность, снижает износ оборудования.
Дистанционное управление	Возможность удаленного контроля и управления работой компрессора через системы автоматизации. Это облегчает мониторинг, управление в сложных установках.
Система защиты от перегрева	Встроенные датчики температуры и защиты, которые отключают компрессор в случае перегрева, что предотвращает повреждения компонентов, гарантирует безопасность.
Дополнительные фильтры	Возможность установки фильтров для очистки хладагента и защиты компрессора от загрязнений, что повышает его эффективность и продлевает срок службы.
Виброизоляторы	Опция для снижения вибрации и шума, создаваемого компрессором, улучшая условия работы, снижая нагрузку на опорные конструкции.
Термовыключатели	Устанавливаются для защиты от перегрузки и короткого замыкания, помогая предотвратить поломки и повышая надежность работы устройства.
Дополнительные клапаны, регуляторы давления	Специальные клапаны, регулирующие давление и потоки хладагента, могут быть установлены для оптимизации работы системы, повышения ее эффективности.
Охлаждающая система с воздушным охлаждением	Возможность замены системы с водяным охлаждением на воздушное охлаждение для применения в условиях, где нет доступа к воде или требуется улучшение охлаждения.

Эти опции делают компрессор Bock HGX56e/995-4S более адаптированным к специфическим требованиям различных промышленных, коммерческих холодильных систем, а также способствуют повышению его производительности и надежности.

Где используется

Компрессор Bock HGX56e/995-4S используется в различных промышленных и коммерческих холодильных системах. Его выбирают для пищевого производства, хранения, холодильных установок в фармацевтической промышленности, климатических систем. Также он используется в холодильных системах для коммерческих объектов, в химической и нефтехимической промышленности. Среди других областей:

Транспортировка, логистика. Контейнеры и фургоны для перевозки замороженных продуктов или продуктов с ограниченным сроком хранения. Компрессоры Bock могут быть использованы в транспортных холодильных установках, обеспечивающих стабильную температуру в пути.

Холодильные установки для индустриальных процессов. В холодильных системах для охлаждения оборудования или в процессах, где требуется низкая температура, таких как охлаждение жидкостей в химических реакторах или на других производственных линиях.

Широкая область применения обусловлена высокой производительностью, энергоэффективностью и гибкостью использования модели. Также важны долговечность, минимальные требования к обслуживанию модели.

В заключение

В компании «ГолдХолод» вы найдете холодильные агрегаты Bock. Мы подберем оптимальное решение для вашего бизнеса. Чтобы получить бесплатную консультацию, воспользуйтесь формой обратной связи на нашем сайте. Менеджеры предоставят дополнительные сведения, ответят на ваши вопросы.
