Обзор сплит-системы «Полюс-Сар» BGS 330 F S
Низкотемпературные сплит-системы играют важную роль в пищевом производстве, торговле, на предприятиях общественного питания. Двухмодульные аппараты поддерживают оптимальную температуру в камерах для безопасного хранения замороженных продуктов, овощей, фруктов, полуфабрикатов, мяса, рыбы и др. Такую ответственную задачу можно поручить только надежному оборудованию!
Инновационная серия сплит-систем BGS отвечает современным требованиям и стандартам безопасности. Высокая производительность, эргономичность и надежность делает линейку отличным выбором для предприятий любого масштаба и направления. Узнайте больше о BGS 330 F S в нашем обзоре. Мы расскажем о ее конструкции, технических характеристиках, дополнительных опциях, а также об областях применения и достоинствах модели.
Конструкция
Сплит-система «Полюс-Сар» BGS 330 F S имеет двухмодульную конструкцию. Внутренний блок — испаритель, создает низкую температуру в камере путем распределения потока с помощью двух вентиляторов мощностью 128 Вт. Воздухоохладительный модуль обеспечивает эффективное охлаждение камеры 15-45 м3 в диапазоне -15…-25°С.

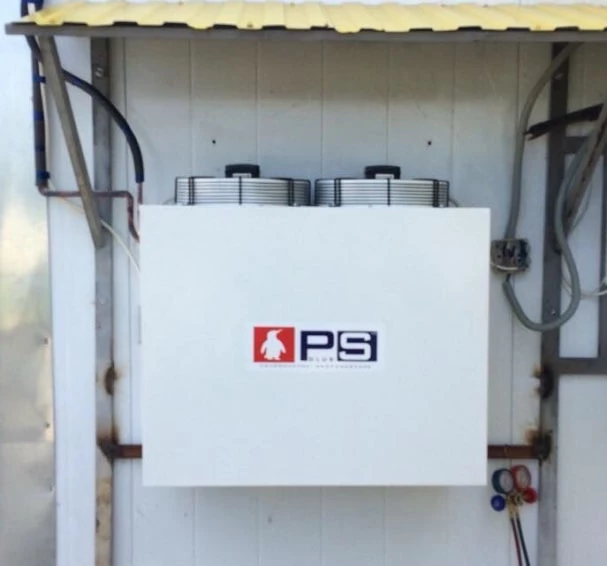

Внешний блок крепится снаружи камеры или помещения под заморозку. Для сборки этого модуля использовались надежные комплектующие — компрессор, конденсатор и электроника. Производитель использует только проверенные агрегаты известных фирм: Tecumseh, Embraco, LUVE, Dixell, Schneider Electric, Weiguang. Герметичный компрессор L'UNITE HERMETIQUE TFH2511Z (аналог DANFOSS) является ключевым элементом, на который приходится вся нагрузка. Он отвечает за сжатие хладагента R404A и его транспортировку в испаритель.
Выведенная отдельно электроника сплит-системы — удобное решение для своевременного обслуживания и ремонта. Монтажный электрощит закрыт лицевой панелью, которая установлена на петли. Панель управления закрывается на замок, поэтому исключает несанкционированный доступ к узлам модуля.
Корпус модулей изготовлен из окрашенного с двух сторон металла. Для дополнительной прочности конструкции корпус укреплен ребрами жесткости. Благодаря усилению корпусной части нагрузка не приходится только на конденсатор. Можно сказать, что ребра жесткости продлевают срок эксплуатации модуля. Краска защищает корпус от коррозии, загрязнений, повышенной влажности.

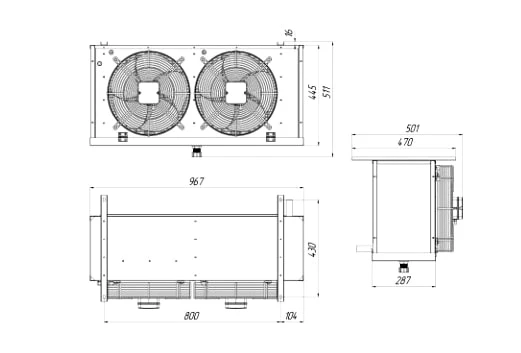

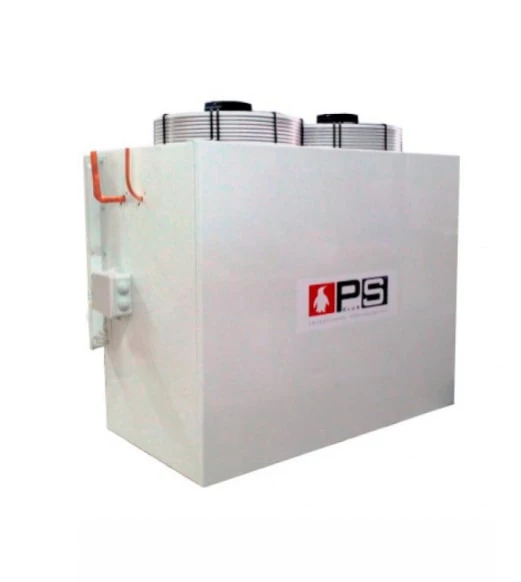

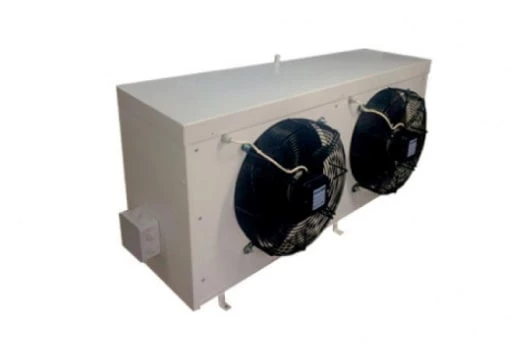

Внешний вид и схема
Технические характеристики
| Общие | |
| Производитель | Россия |
| Размеры внешнего модуля (ДхШхВ) | 1085 х 580 х 920 мм |
| Размеры внутреннего модуля (ДхШхВ) | 970 х 510 х 515 мм |
| Вырабатываемая температура | -15…-25°С |
| Объем камеры | 15…45 м3 |
| Мощность потребления | 2,3 кВт |
| Напряжение | трехфазная сеть 380В с частотой 50Гц |
| Максимальная сила тока | 8,7 А |
| Фреон R404A | 3,6 л |
| Компрессор | |
| Фирма | L’UNITE HERMETIQUE (Франция) |
| Модель | TFH 2511 Z |
| Тип | Герметичный |
| Компрессорно-конденсаторный блок | |
| Шаг ребер | 2,8 мм |
| Количество вентиляторов | 2 |
| Потребление вентилятора | 129 Вт |
| Поверхность | 14,9 м2 |
| Производительность | 3270 м3/ч |
| Диаметр крыльчатки | 350 мм |
| Воздухоохладитель | |
| Тип оттайки | ТЭН |
| Мощность оттайки | 1,8 кВт |
| Шаг ребер | 4 мм |
| Поверхность | 19,85 м2 |
| Количество вентиляторов | 2 |
| Максимальная мощность | 129 кВт |
| Диаметр вентиляторов | 350 мм |
| Производительность | 3160 м3/ч |
| Длина потока | 5 м |
Дополнительные опции
Серия BGS поддерживает установку дополнительных функций:
Зимняя комплектация. Такая доработка позволяет эксплуатировать оборудование на улице при низких температурах — до -35°С. Зимняя комплектация бывает трех видов:
- Реле давления Becool. Предназначено для мониторинга и управления давлением в системе холодильного оборудования. Оно обнаруживает изменения в давлении охлаждающего средства в системе, реагирует на них путем включения или выключения компрессоров или других элементов системы для поддержания оптимального давления и функционирования. Реле давления имеет чувствительные датчики, которые позволяют быстро реагировать на изменения давления.
- Регулятор скорости вращения вентиляторов Danfoss XGE-4C. Устройство, позволяет управлять скоростью вращения вентиляторов. Комплект обеспечивает эффективную работу системы и регулирования потока воздуха в соответствии с требуемыми параметрами. Устройство позволяет адаптировать сплит-систему к изменяющимся условиям, что полезно в ситуациях, когда требуется изменение объема воздуха, температуры или давления в камере.
- Регулятор скорости вращения Eliwell Fasec 33. Регулирует скорость вращения вентиляторов, позволяет настроить сплит-систему под меняющиеся условия. Устройство обладает функцией программирования, позволяющей устанавливать различные параметры работы вентиляторов. Регулятор имеет встроенные датчики, которые обеспечивают обратную связь, контроль скорости вращения вентиляторов в режиме реального времени.
Шумоизоляция Бипласт Премиум 15. Материал для подавления шума и вибрации, который имеет несколько серий от 1 до 4. Каждая серия представляет собой определенный уровень и характеристики шумоизоляционного материала.
Терморегулирующий вентиль (ТРВ) Danfoss TS-2. Состоит из термочувствительного элемента и клапанного узла в сборе, используется для регулирования количества хладагента, который поступает в испаритель в зависимости от перегрева на выходе из испарителя. Изготавливается из нержавеющей стали.
Внешний пульт Dixell. Длина провода 5 метров позволяет установить устройство в любом удобном месте. Пульт позволяет управлять настройками сплит-системы, не открывая лицевую панель. Он оснащен дисплеем, кнопками управления. При дополнительной модификации поддерживают функцию тепло/холод — контроллер для управляения ТЭНами.
СМС-мониторинг состояния оборудования. Опция оповещает о возникших внештатных ситуациях в работе сплит-системы: снижение напряжения, утечка фреона, несанкционированное вскрытие лицевой панели. К опции можно подключить до 5 сотрудников.
Таблица подбора
| t в камере (°C) | Внешняя t (°C) | Q (Вт) | ППУ–120 V (м3) | ППУ–100 V (м3) | ППУ–80 V (м3) |
| -15° | 30° | 2869 | 45 | 44 | 35 |
| 35° | 2492 | 41 | 36 | 32 | |
| 40° | 2136 | 37 | 33 | 29 | |
| -20° | 30° | 2088 | 34 | 30 | 27 |
| 35° | 1788 | 31 | 28 | 24 | |
| 40° | 1508 | 28 | 25 | 22 | |
| -25° | 30° | 1457 | 25 | 22 | 20 |
| 35° | 1223 | 22 | 20 | 17 | |
| 40° | 1008 | 19 | 17 | 15 |
Монтаж
Монтаж низкотемпературных сплит-систем должен выполняться квалифицированными специалистами. Монтажные работы включают в себя следующие этапы:
- Выбор места для установки наружного и внутреннего блоков. Оно должно быть хорошо проветриваемым и защищенным от прямых солнечных лучей.
- Подготовка отверстий для прокладки трассы. Трасса — это система медных трубок, по которым циркулирует хладагент. В стене необходимо сделать отверстия для прокладки трассы. Диаметр отверстий должен соответствовать диаметру трубок.
- Установка наружного и внутреннего блоков. Необходимо соблюдать расстояние до пола и стен. Модули устанавливаются на специальные кронштейны.
- Прокладка трассы. Трубы прокладываются через отверстия в стене. Трасса обязательно изолируется. Соединение трубок осуществляется при помощи фитингов.
- Заполнение трассы хладагентом, которое осуществляется через специальный штуцер. В будущем для добавления фреона необязательно останавливать работу сплит-системы.
- Пусконаладочные работы. После заполнения трассы хладагентом выполняются пусконаладочные работы, проверяется работа системы и устраняются возможные неисправности.
Монтаж низкотемпературных сплит-систем должен выполняться в соответствии с инструкциями производителя. Несоблюдение правил монтажа может привести к выходу системы из строя.
Заключение
Сплит-система «Полюс-Сар» BGS 330 F S показывает высокую производительность при хранении и заморозке продукции. Модель обеспечивает эффективное охлаждение за счет использования надежных агрегатов. Дополнительные опции позволяют адаптировать оборудование к специфическим требованиям пользователя. Поэтому модель подходит для использования в различных отраслях: пищевое производство, организации общественного питания, оптовая и розничная торговля, складская логистика.
