Обзор компрессора Bock HGX34e/380 4S

Компрессор Bock HGX34e/380 4S — это полугерметичная четырехцилиндровая поршневая модель. Это новейшая разработка с широкими возможностями применения. Выпущенная в рамках HG-серии (Hermetic Gas-cooled), она имеет охлаждение электродвигателя всасываемым газом. Подробнее о ней мы поговорим ниже.

Основные сведения

Одноступенчатые компрессоры Gea Bock, представленные в серии HG — это современные классические модели системы отсоса с газовым охлаждением. Эффективная смазка масляным насосом, а также использование взаимозаменяемых электродвигателей гарантировано. Агрегаты получаются крепкими и прочными. У них предусмотрен удобный рабочий режим. Они надежные, безопасные и эффективные. При желании возможна замена приводных двигателей. Во всех моделях серии масляный насос имеет смазочную систему, а также электронную защиту двигателя. Агрегаты подходят для работы с бесхлористыми хладагентами HFC, а также со стандартными.

Компрессоры HG серии представляют собой модели с оптимизированной производительностью. На пути разработки они прошли ряд технических усовершенствований. Это, в свою очередь, улучшило показатели энергопотребления, а также коэффициент полезного действия двигателя, работу системы вентилей, а также течение газа. Электродвигатель получил увеличенную мощность, что оказало положительное влияние на режим кондиционирования.

Особенности

При небольших затратах энергии модель демонстрирует высокую производительность. Bock HGX34e/380 4S может работать со всеми основными хладагентами: R134A, R404A, R507, а также R407C и R22. Основное направление — кондиционирование воздуха в низкотемпературном и нормальном диапазоне. Максимальное рабочее давление составляет 28 бар.

У компрессора Bock HGX34e/380 4S немало особенностей. Модель имеет оптимизированный поток газа, а также эффективные запорные вентили. Среди других особенностей можно выделить незначительный «мертвый» объем, который сведен к минимуму. Также нужно отметить высокоэффективные электродвигатели. Кроме того, у агрегата предусмотрена прочная конструкция клапанных досок. Если рассмотреть этот вопрос подробнее, то речь пойдет о клапанной доске с лепестковыми клапанами на всасывании и нагнетании с односторонним закреплением. Такая конструкция зарекомендовала себя во всем мире, имеет исключительно положительные характеристики и справляется со всеми функциями.

Еще одна особенность агрегата — минимальные габариты. Несмотря на небольшую высоту и ширину агрегат демонстрирует эффективную работу. Среди других особенностей стоит выделить низкий уровень шума и вибраций. Это достигается за счет хорошо сбалансированного кривошипно-шатунного механизма. Еще одна слагаемая — оптимальный вес. Кроме того, нужно сказать про большой объем полости высокого давления для сглаживания пульсаций при нагнетании. Начиная с 19 м³/ч идет четырехцилиндровое исполнение.

Комплект поставки

Компрессор Bock HGX34e/380 4S имеет «щедрый» комплект поставки. Здесь предусмотрен встроенный насос масляного типа, подогреватель картера, а также электронный блок защиты Bock MP10 с датчиком температуры. Также есть крышка масляного насоса, которая позволяет присоединить дифференциальное электронное реле давления масла Kriwan. Имеются и защитные вентили на линиях нагнетания и всасывания. Предусмотрен регулятор производительности, возможность добавления регуляторов уровня масла, предохранительный клапан. Дополнительно компрессор оснащён смотровым стеклом, также к нему можно присоединить регулятор уровня масла. Имеются четыре виброопоры и заправка синтетическим маслом.

Технические параметры

Для удобства технические параметры оборудования представлены в виде таблицы. Можно ознакомиться с ними, чтобы составить представление о Bock HGX34e/380 4S:

Тип оборудования	Компресс поршневой
Производитель	Bock
Тип	Поршневой
Класс защиты	IP55
Режим работы	Низкотемпературный, среднетемпературный, высокотемпературный
Напряжение электропитания	380-415 В/ 3 фазы/ 50 Гц
Рабочий ток, A	33,1
Хладагент	R404A, R507, R134a, R407A/C/F, R448A, R449A, R450A, R452A, R513A
Заправка маслом, л	1,3
Холодопроизводительность, кВт	17,4
Количество цилиндров	4
Длина товара, мм	568
Ширина товара, мм	272
Высота товара, мм	318
Вес товара, кг	93
Объемная производительность, м3/ч	33,1
Ток при заклиненном роторе, A	111
Диаметр цилиндров	55
Ход цилиндров	40
Нагнетательный вентиль DL	22
Всасывающий вентиль SL	28

Как устроен

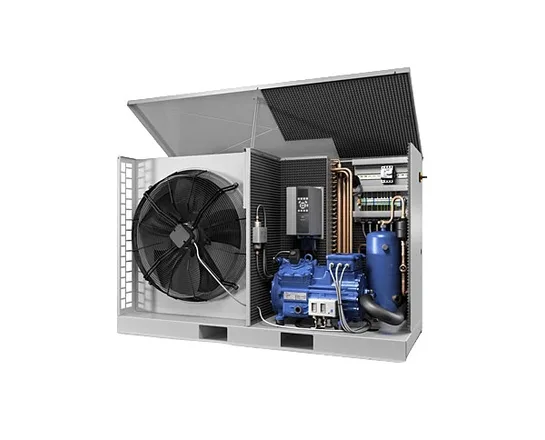

Основные узлы оборудования, а также устройство агрегата представлены ниже:

Преимущества

Преимущества компрессора Bock HGX34e/380 4S — это преимущества всей серии. Прежде всего к ним относят универсальность применения в низкотемпературном и в среднетемпературном режиме. Это достигается за счет широкого диапазона температур кипения. В сравнении с некоторыми другими компрессорами агрегаты Bock имеют сбалансированный шатунно-поршневой механизм. Выверенные показатели обеспечивают плавность хода и, как следствие, сокращают шум и вибрации при работе компрессора.

Представленную модель можно установить на любой компрессор, начиная с четырехцилиндровых соленоидных клапанов регулирования производительности. Если нагрузка на холодильную установку снижается, блок цилиндров перестает работать. Не меньшее значение имеет устранение поломок. В том числе за счет ремонтопригодности агрегаты имеют широкое распространение. Сама ремонтопригодность достигается за счет высокой степени унификации деталей. Такие детали используются в разных моделях компрессоров. При этом конструкция агрегата предоставляет возможность демонтажа электродвигателя без выпрессовки.

Где используется

Bock HGX34e/380 4S выбирают для кондиционирования холодильных систем и других задач. В комплекте с агрегатом предусмотрена подробная техническая документация, где можно узнать дополнительные сведения. Также можно запросить информацию у менеджеров компании «ГолдХолод». Это займет несколько минут. Исходя из представленных данных, вы сможете принять решение о приобретении оборудования.

Как купить

В компании «ГолдХолод» представлены холодильные агрегаты Bock. Мы занимаемся проектированием, монтажом, а также предлагаем сервисное обслуживание оборудования. Основной принцип нашей работы — оптимизированное использование ресурсов, за счет чего мы предлагаем решения, которые подходят вашему бизнесу. С нами вы подберете вариант, который подойдет по всем параметрам. Узнать больше можно у менеджеров компании «ГолдХолод». Для этого позвоните по телефону, который указан в шапке сайта или закажите обратный звонок. На все предложения нашей компании предоставляется гарантия. В наших силах сделать все, чтобы сотрудничество с «ГолдХолод» оставляло исключительно положительные впечатления.
